Installation Zentralstaubsauger

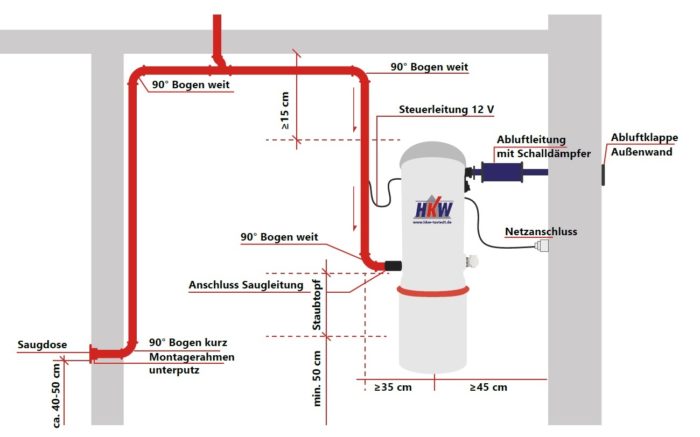

Einbau:

HKW empfiehlt für den Einbau das im Sortiment angebotene Vakuum Rohrsystem, welches für den Transport von schnell strömender Saugluft entwickelt wurde. Das harte und glatte Oberflächenfinish von Formteilen und Rohren, sowie die speziell entwickelte Strömungsergonomie garantieren den geringst möglichen Reibungsverlust im Rohrsystem.

Die Planung Ihrer Anlage übernehmen wir gerne. Übersenden Sie uns Ihre Grundrisszeichnungen.
Die persönliche praktische Erfahrung auf Baustellen im privaten und gewerblichen Bereich ist unser Vorsprung, um Sie individuell und kompetent zu beraten.

Parallel zur Rohrleitung wird eine Schwachstrom-Steuerleitung verlegt.

Mit der Standardschlauchlänge von 9 Metern haben Sie eine optimale Reichweite und benötigen nur wenige
Vakuum-Saugdosen. Andere Schlauchlängen sind selbstverständlich auch lieferbar.






In der Praxis wählen Sie das leistungsgerechte HKW Zentralgerät auf folgende Weise aus:


A. Bemessungsgrundlage

Die Bemessungsgrundlage ist die Entfernung vom Zentralgerät bis zur weitest entfernten Saugdose, nicht etwa die Summe aller Rohrleitungslängen.
Wenn Sie diese ermittelt haben, stellen Sie bitte fest wie viele 90° Richtungsänderungen in dieser Strecke verlegt werden müssen.

B. Reibungsverlust

Ein Bogen 90° HKW 2" Kleberohr entspricht einem Reibungsverlust von ca. 1,00 Meter.
Ein Bogen 90° HT 50 mm Rohr (2 x 45° Knie) entspricht einem Reibungsverlust von ca. 1,20 Meter Rohrleitungslänge..

C. Abluftleitung

Abmessung vom Zentralgerät bis zur Abluftklappe. Jetzt addieren Sie die Werte von A + B + C = ... Meter/Summe Anhand der Meter/Summe können Sie jetzt das angemessene HKW Zentralgerät bestimmen.
In Grenzfällen sollte das nächst stärkere Gerät ausgewählt werden.


- bis 45m 325D 230/240V
- bis 70m 350D 230/240V
- bis 90m 395D 230/240V
-  bis 150m 2000D 230/240V (auch als Zweibenutzer-Gerät verwendbar)






Eine umfassende Einbauanleitung zu unseren HKW Zentralstaubsaugern finden Sie untenstehend als PDF zum Download:

HKW - Zentralstaubsauger - Einbauanleitung (ca. 2 MB)
